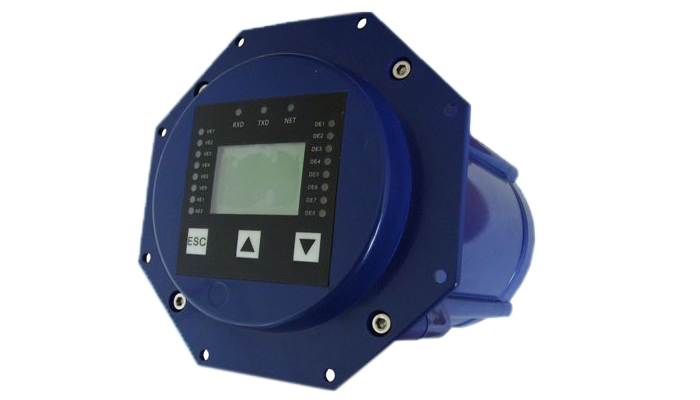

SM828L低功耗數據采集器

說明書下載

如有特殊需求，產品可開發定制。

  1.1 產品簡介
    SM828L數據采集器是微型低功耗RTU系統，采用高檔16位單片機為核心，配用高精度運算放大器、 接口芯片、看門狗電路、輸入輸出回路等組成,，并且嵌入通信模塊，所構成的遠程數據采集RTU終端， 具有性能穩定，性?xún)r(jià)比極高等特點。
    SM828L數據采集器是專為工業集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。

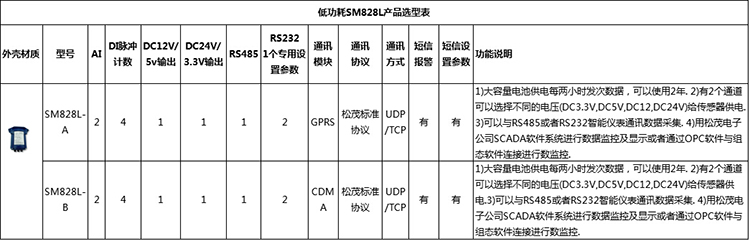

   產品選型表：

    1.2產品性能
● 具有兩路模擬16位AD通道采集，通道1采集電壓DC 0～5V，通道2采集電流DC 4～20mA。
● 具有兩路開關量或者脈沖量采集。
● 可組態采集數據的參數類型、量程、起始點、報警上下限及脈沖底度等。
● 可組態通訊接口，方便與具有通訊接口的儀表進行連接。
● 可組態站號、時間、通訊參數等。
● 支持動態域名及固定IP。
● 支持數據傳輸的UDP或者TCP方式。
● 可組態模擬量及開關量GSM短信報警使能。
● 本地、遠程都可以查詢參數及實時數據，還能設置所有運行參數。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 配用大容量EEPROM，根據設置的保存間隔時間，進行數據保存。
● 具有自動上發及補發數據報文功能。
● 具有一路獨立的RS485接口。
● 電源、通訊收發及模塊狀態指示燈能清晰的指示采集器的工作態度。
● 可通過藍牙進行參數查詢、參數設置及狀態查詢。
1.3主要參數
● 安裝尺寸：直徑160 mm × 高205 mm。
● 工作環境溫度：-40℃ ～ +70℃。
● 儲存溫度：-25℃ ～ +80℃。
● 電池電壓：DC 3.6V（19Ah）。
● 模擬量電流輸入阻抗：250Ω。
● 模擬量電壓輸入阻抗：25KΩ。
● 脈沖及開關量：輸入采用無源接點輸入。
● 防護等級：IP68。

1.3主要參數
● 安裝尺寸：直徑160 mm × 高205 mm。
● 工作環境溫度：-40℃ ～ +70℃。
● 儲存溫度：-25℃ ～ +80℃。
● 電池電壓：DC 3.6V（19Ah）。
● 模擬量電流輸入阻抗：250Ω。
● 模擬量電壓輸入阻抗：25KΩ。
● 脈沖及開關量：輸入采用無源接點輸入。
● 防護等級：IP68。

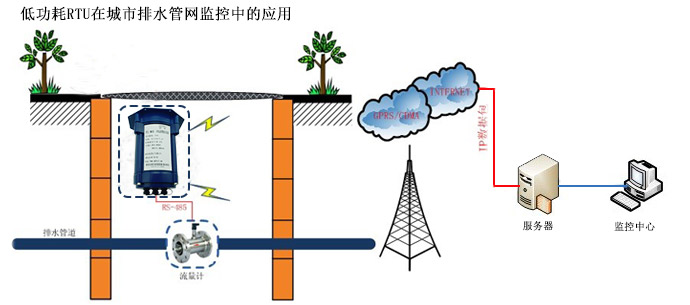

產品應用：

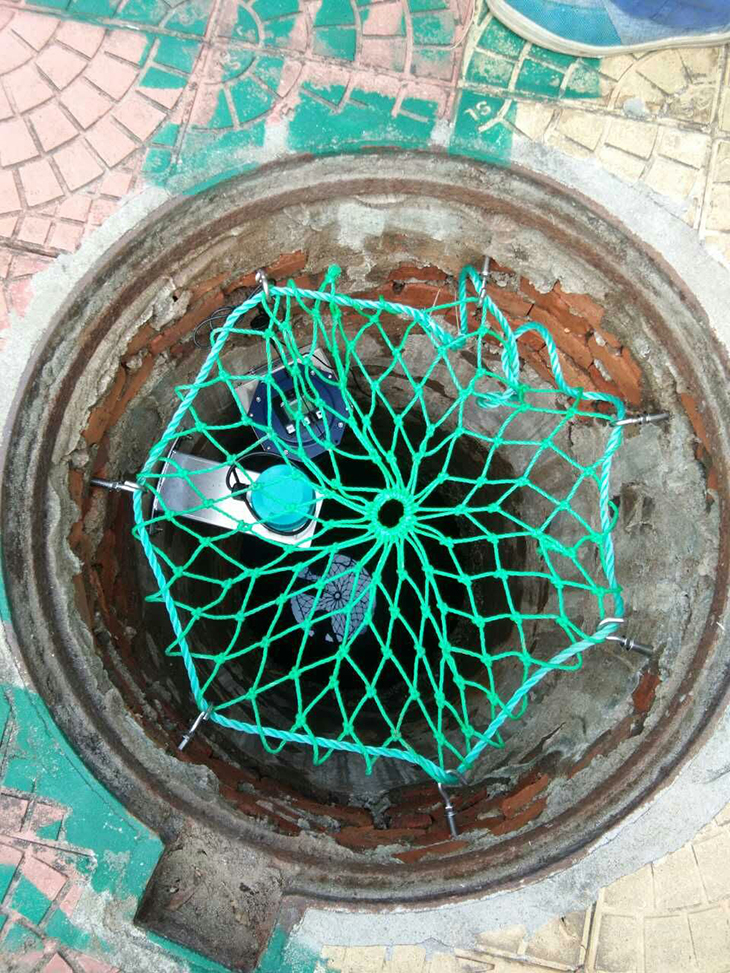

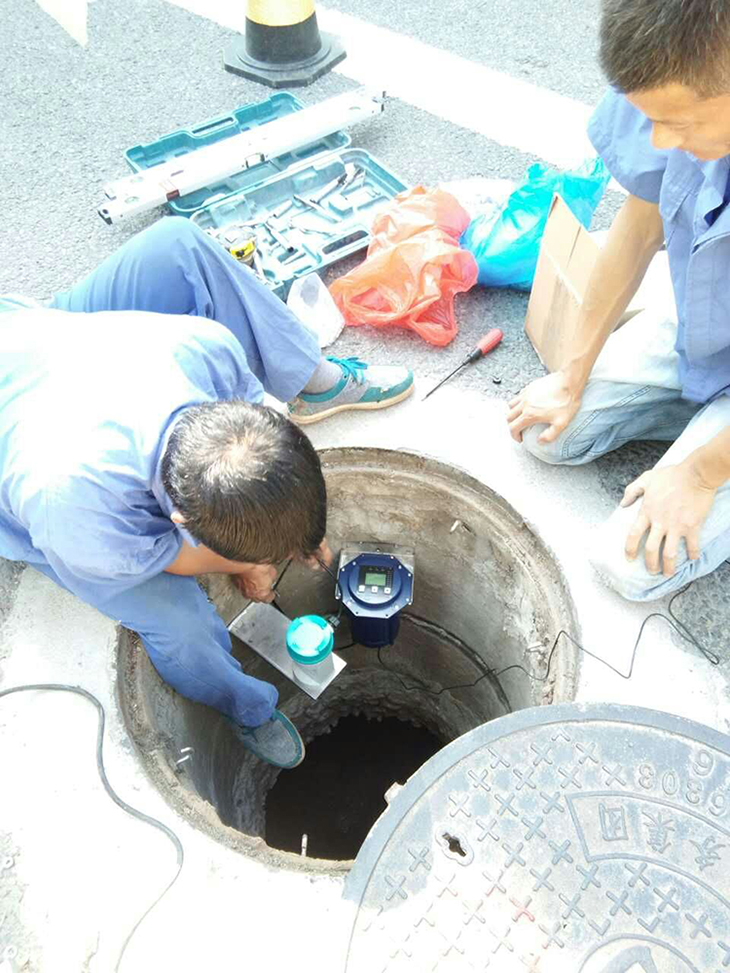

SM828L在城市管道中的現場應用
